Η γραμμή παραγωγής ESS 10 ppm

Σύνοψη γραμμής
1Δυνατότητα γραμμής: 8-10 ppm

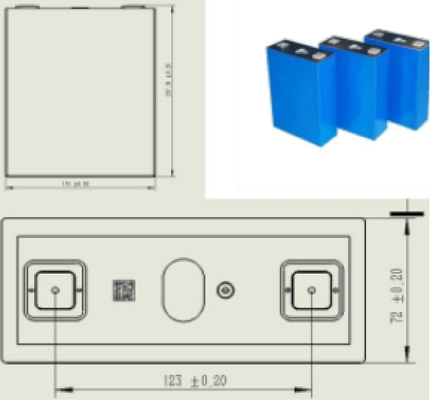

2Οδηγός: 280AH/314AH
3Συμφωνητική μπαταρία: 100AH-314AH

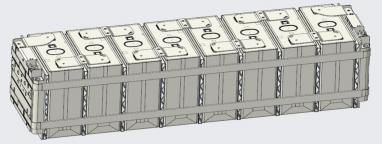

4Μοντέλο σχεδίου: υγρό ψύξη 1P13S
5Πίνακας: 1P52S συμβατό με 1P48S/1P104S

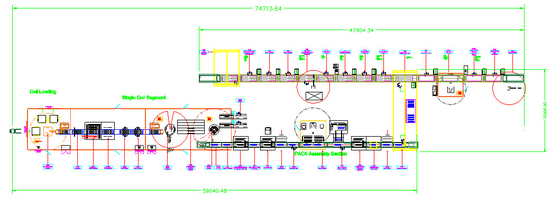

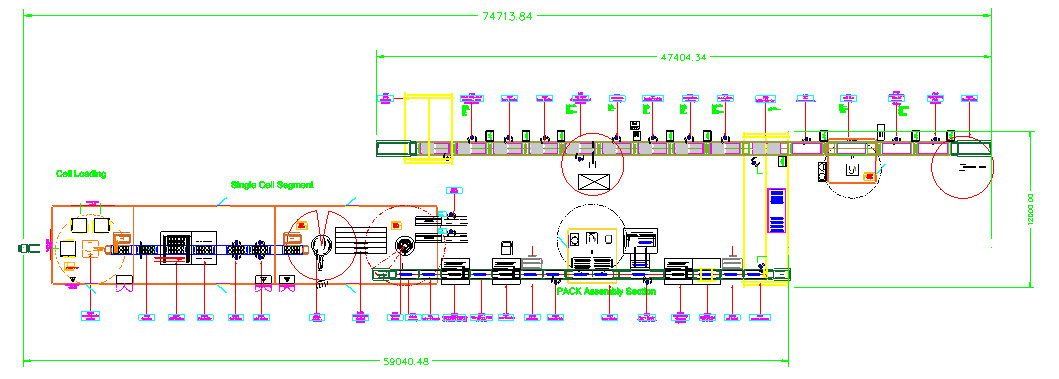

6Συνολικό μέγεθος γραμμής: L75M * W12M * H3.5M.
7Τύπος ψύξης: υγρή ψύξη συμβατή με ψύξη αέρα
Επισκόπηση του τμήματος της ενότητας:

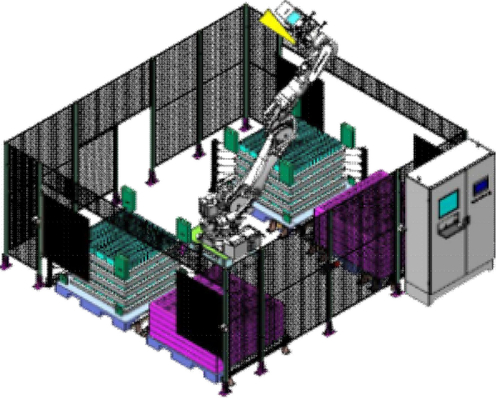

1. Τεχνική φόρτωση: 5 κύτταρα κάθε φορά από το ρομπότ, αυτόματα τοποθετεί άδεια δίσκους.
2Αυτοματοποιημένη σάρωση.
3Δοκιμασία OCV: 10 λειτουργίες κάθε φορά, αυτόματη δοκιμή, αυτόματη εκφόρτωση NG, υλικό
αναπλήρωση, ανεφόρτωση πληροφοριών·
4. Cell Flip: ρυθμίζει αυτόματα την κατεύθυνση του κυττάρου σύμφωνα με το OCV και τον τύπο
απαιτήσεις·
5- Συλλέκτης κυψελών: χειροκίνητη συλλέκτηση, εφοδιασμένη με ελαστικά·
6. Κύτταρα στοιβάζοντας: χειρισμός ρομπότ και φόρτωση λειτουργία, 5 κάθε φορά, μπορεί να ρυθμίσει το Qty στοιβάζοντας
7Πλατφόρμα στοίβασης: επίπεδης λειτουργία στοίβασης, εναλλασσόμενα άνω και κατώτερα στρώματα, 5 ομάδες ανά στρώμα,
κάθε ομάδα έχει λειτουργία προεξόρυξης, η στοίβαση ολοκληρώνεται και το υλικό μετακινείται
προς τα πίσω για εκφόρτωση·
8- Εγκατάσταση BMS σε στοίβα / ταινία χάλυβα / τερματικό: αυτόματη ακρόαση, χειροκίνητο χάλυβα
εγκατάσταση λωρίδας/Τερματικού BMS·
9. Ανίχνευση διεύθυνσης πόλου/πολικότητας: Διαδικτυακή λειτουργία 3-άξονων + CCD, που εκτελείται αυτόματα,
οι συντεταγμένες διεύθυνσης μοιράζονται με τις πίσω συσκευές για κλήση και σύμφωνα με τον τύπο,
Συγκρίνετε τις θετικές και αρνητικές κατευθύνσεις των κυψελών της μπαταρίας για να καθορίσετε αν η ελαττωματική
τα προϊόντα εκφορτώνονται από την πύλη πώλησης φυσικού αερίου·
10. Καθαρισμός πόλων: ανακτά αυτόματα πληροφορίες συντεταγμένων διευθύνσεων και καθαρίζει με λέιζερ
τον στύλο·
11- Εγκατάσταση CCS: χειροκίνητη λειτουργία, πρώτα εγκατάσταση της πλάκας καθοδήγησης, και στη συνέχεια εγκατάσταση CCS.

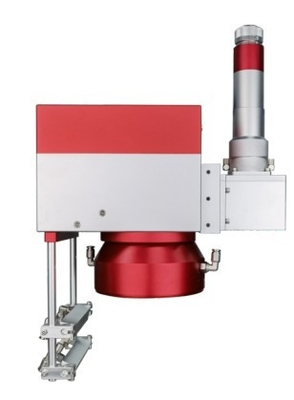

12- Έλεγχος με λέιζερ: ρομπότ 6 άξονων + λέιζερ 6KW+CCD+τρόπος μέτρησης απόστασης, φωτιστικό
μεταφέρονται εκτός γραμμής μαζί με τη μονάδα, λειτουργία συγκόλλησης διπλού σταθμού·
13. Εγχειριτική κρίση και επισκευή συγκόλλησης: Ελέγξτε με το χέρι την επίδραση της συγκόλλησης.
Το προϊόν εισέρχεται στη μηχανή συγκόλλησης για να ολοκληρωθεί η επανόρθωση συγκόλλησης, και το
φορτώνεται κώδικας μονάδας, ισχύς, ταχύτητα·
14Ελέγχος και καθαρισμός μετά το συγκόλλημα: Ελέγχος οπτικής απεικόνισης μέσω διαδικτύου της εμφάνισης της συγκόλλησης,
βούρτσα + καθαρισμός υπό αρνητική πίεση των θέσεων συγκόλλησης·
15Δοκιμή μονίμου μόνωσης Hipot: πνευματική πλατφόρμα + δοκιμαστής, φόρτωση πληροφοριών.

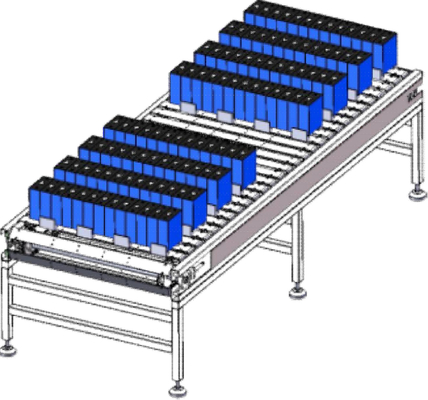

16Αλυσίδα διπλής ταχύτητας τμήματος κυψελών: φορέας 1350mm * 600mm, διπλή στρώση διπλής ταχύτητας
Σώμα αλυσίδας, διπλή αποκλειστικότητα, φορτίο 300KG,
17. αλυσίδα διπλής ταχύτητας τμήματος μονάδας: φορέας 1450mm * 600mm, διπλή στρώση διπλής ταχύτητας
Σώμα αλυσίδας, διπλή αποκλειστικότητα, φορτίο 300KG,
18Η γραμμή μεταφοράς των μονάδων: διπλός ανυψωτικός γερανός, εξοπλισμένος με συνηθισμένο ηλεκτρικό ανυψωτήρα,
φορτίο 200 kg, σωλήνας απόσβεσης που ταιριάζει στο κάτω μέρος·
